芯片的封裝大家都算是了解。那么芯片封裝具體都有哪些？每種封裝有哪些特征，適用什么情況呢？
下面我們來簡單聊一下。
芯片封裝是安裝半導體集成電路芯片用的外殼，起著安放、固定、密封、保護芯片和增強電熱性能的作用，而且還是溝通芯片內部世界與外部電路的橋梁——芯片上的接點用導線連接到封裝外殼的引腳上，這些引腳又通過印制板上的導線與其他器件建立連接。

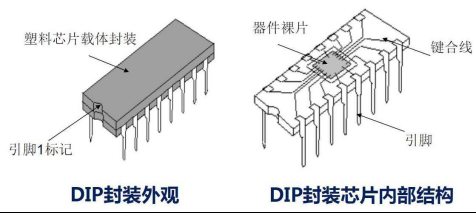

最早的芯片封裝應該是雙列直插封裝，即DIP封裝。
這種封裝是插件式，焊接操作很方便，適用于自己手動焊接測試時使用，也適用于一些對空間要求較小的低成本方案里使用?，F(xiàn)在產品上使用這種DIP封裝的芯片已經很少了。

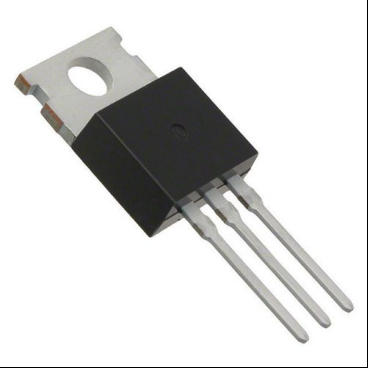

常用的三極管、MOS管、LDO管的插件封裝為TO-220封裝，是一種大功率晶體管、中小規模集成電路等常采用的一種直插式的封裝形式。

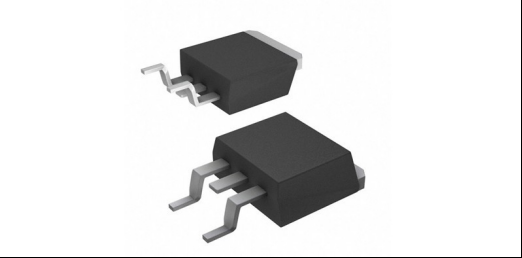

小型化之后變成貼片形式，封裝為TO252封裝。

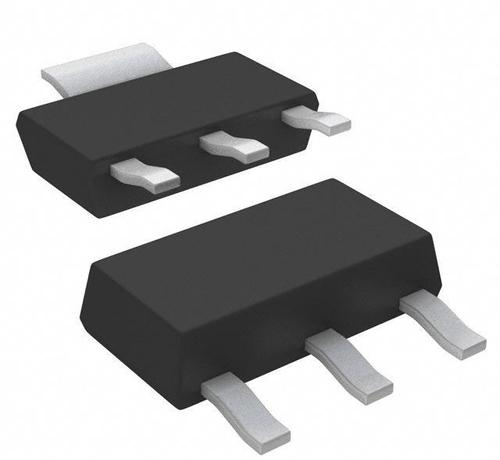

SOT223封裝。

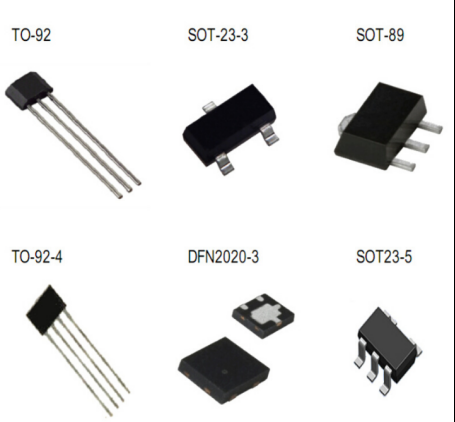

小一些的三極管封裝為TO-92封裝，貼片形式有SOT-23-3、SOT-89等封裝。

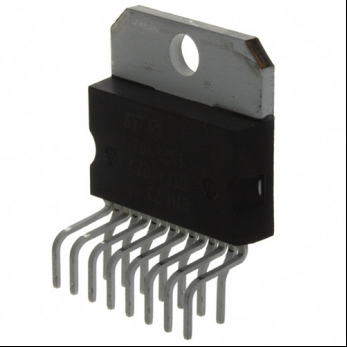

還有一些不常用的插件封裝比如早期電機驅動芯片常用的Multiwatt封裝。
單列直插封裝SIP封裝。

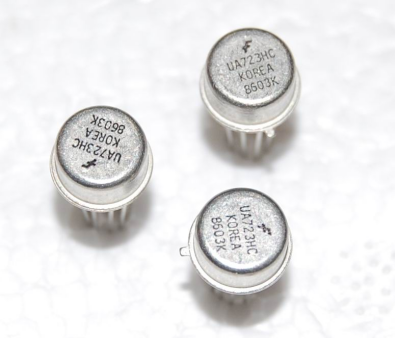

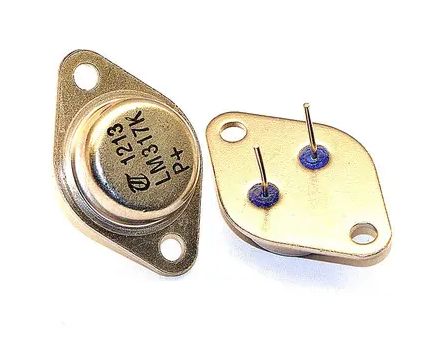

還有一種鐵帽封裝的插件器件，CAN封裝或者TO-3、TO-5、TO-8等等。

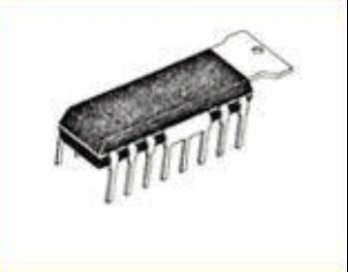

針對常見的直插封裝，還有一些變體，比如引腳數量的變化、增加爬電距離的引腳空位、增加通流能力的引腳連體以及帶散熱片等形式。
貼片封裝首先就是SOP封裝，即小外形貼片封裝。

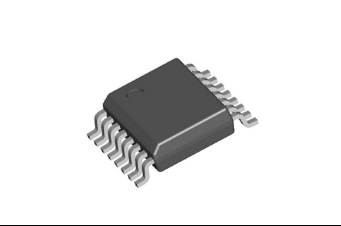

隨著封裝的小型化，SO類型的封裝演化除了一系列更小尺寸的封裝形式，包括TOSP（薄小外形封裝）、SSOP (縮小型SOP)、TSSOP（薄的縮小型SOP）、VSOP（甚小外形封裝）、SOIC（小外形集成電路封裝）等類似于QFP形式的封裝。
SO類的封裝只有兩邊有管腳，該類型的封裝是表面貼裝型封裝之一，引腳從封裝兩側引出呈“ L” 字形。該類型封裝的典型特點就是在封裝芯片的周圍做出很多引腳，封裝操作方便、可靠性比較高、焊接也比較方便。
現在基本上DIP封裝都被SOP封裝取代了，焊接也并沒有很難，一般芯片都可以選擇SOP封裝。

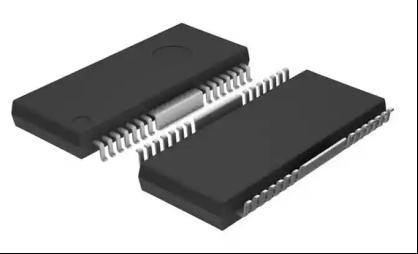

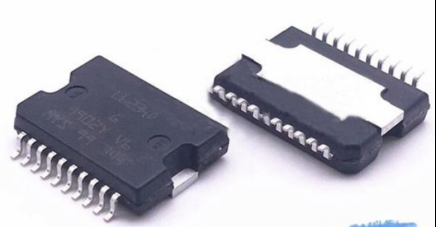

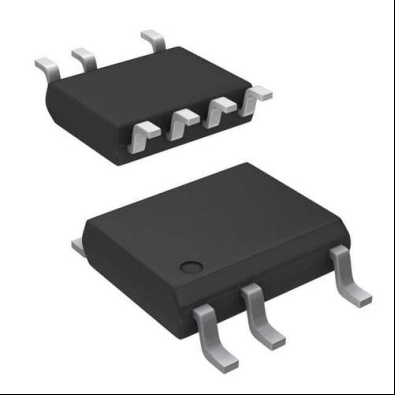

常見的SOP封裝也有類似DIP封裝的一些變體，比如引腳空位、引腳連體、帶散熱片等形式。

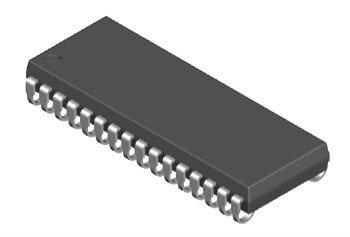

SO類的封裝還有一種不常見的封裝形式：SOJ封裝。這種封裝形式引腳是向里彎折的。

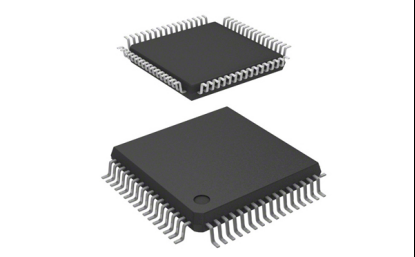

MCU常見的封裝形式是QFP封裝，即方型扁平式封裝技術。
QFP封裝技術實現的CPU芯片引腳之間距離很小，管腳很細，一般大規?；虺笠?guī)模集成電路采用這種封裝形式，其引腳數一般都在100以上。該技術封裝CPU時操作方便，可靠性高；而且其封裝外形尺寸較小，寄生參數減小，適合高頻應用；該技術主要適合用SMT表面安裝技術在PCB上安裝布線。
我們用的引腳較多的單片機一般都是這種封裝形式。
QFP封裝細分的話還有PQFP、LQFP和TQFP，這些封裝都有哪些區別呢？
PQFP的含義是Plastic Quad Flat Package，即塑料方形扁平封裝，表明了封裝所用材料。
那LQFP和TQFP呢？這個是在封裝尺寸上有區別的。在引腳中心距上不加區別，而是根據封裝本體厚度分為 QFP(2.0mm～3.6mm 厚)、LQFP(1.4mm 厚)和TQFP(1.0mm 厚)三種。
而每一種封裝本體厚度都可以對應不同的引腳間距，主要有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm 等規格。
至于這幾個封裝能否通用，簡單來說就是，QFP，LQFP，TQFP都是方形扁平封裝，在厚度上（QFP>LQFP>TQFP），LQFP和TQFP的PCB封裝是可以通用的，前提是bodysize或引腳間距相同。而QFP就不能和這兩種通用了。

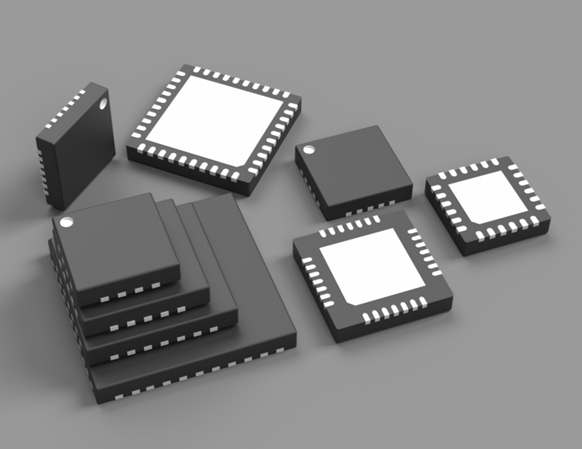

還有一種封裝叫QFN封裝，一般功率型器件用的較多，會設計一個較大的地平面，利于散熱。
QFN是一種無引線四方扁平封裝，是具有外設終端墊以及一個用于機械和熱量完整性暴露的芯片墊的無鉛封裝。在芯片底部大多數會設計一塊較大的地平面，對于功率型IC，該平面會很好的解決散熱問題，通過PCB的銅皮設計，可以將熱量更快的傳導出去，該封裝可為正方形或長方形。

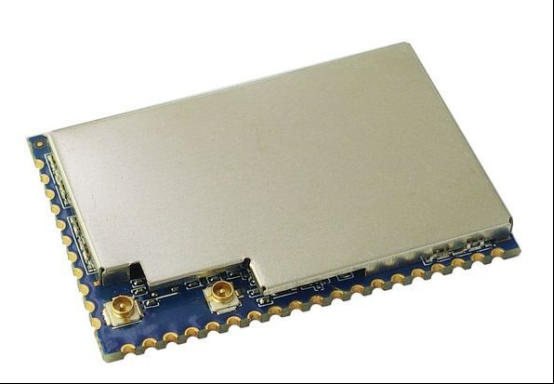

一些廠家做的模塊，比如藍牙模塊、WiFi模塊等等，一般會采用郵票孔封裝。
以前做項目是還用過一種貼片型功率二極管SB1045L，封裝是TO-277。
還用過一種MOS封裝：PFDN3333。
如果是CPU芯片的話，引腳一般都特別多，只在四周布置引腳的話，需要特別大的尺寸，于是CPU芯片的引腳就直接在底部分布。
CPU常用的封裝形式有PGA、LGA、BGA三種。

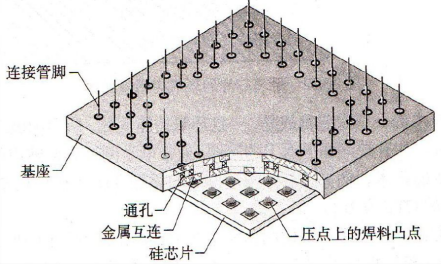

PGA的全稱叫做“Pin Grid Array”，或者叫“插針網格陣列封裝”。
PGA芯片封裝形式在芯片的內外有多個方陣形的插針，每個方陣形插針沿芯片的四周間隔一定距離排列。根據引腳數目的多少，可以圍成2-5圈。安裝時，將芯片插入專門的PGA插座。為使CPU能夠更方便地安裝和拆卸，從486芯片開始，出現一種名為ZIF的CPU插座，專門用來滿足PGA封裝的CPU在安裝和拆卸上的要求。
LGA全稱是Land Grid Array，直譯過來就是柵格陣列封裝。說它是“跨越性的技術革命”，主要在于它用金屬觸點式封裝取代了以往的針狀插腳。

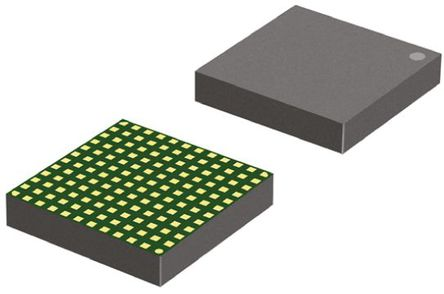

LGA封裝為底部方形焊盤，區別于QFN封裝，在芯片側面沒有焊點，焊盤均在底部。

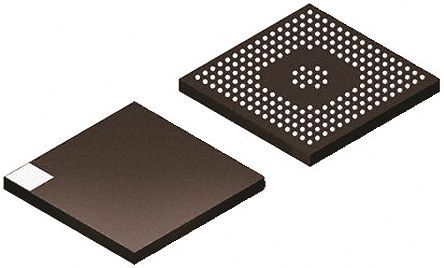

BGA的全稱叫做“Ball Grid Array”，或者叫“球柵網格陣列封裝”。
BGA封裝是將電子元件封裝在一個多層、由金屬和陶瓷組成的球形結構中，以提供更好的熱傳導性能和更小的封裝尺寸。BGA封裝可以提供更多的連接點，比普通的插件封裝多出幾倍，因此可以提供更高的信號完整性和更低的電阻。
三種封裝對比的話，嚴格來說，大家各有勝負，并沒有誰最好。
LGA：相比較于PGA而言，體積更小，相比于BGA而言具有更換性。但是對于更換過程中的操作失誤要求更嚴格。
PGA：在三種封裝中體積******，但是更換方便，而且更換的操作失誤要求低。
BGA：三種封裝中體積最小，但是更換可能接近于0，同時由于封裝工藝問題，BGA的觸點如果在封裝過程中沒有對準或者結合，極有可能意味著報廢，所以相比于LGA，PGA成品率更低。
隨著全球電子產品個性化、輕巧化的需求蔚為風潮，封裝技術已進步到CSP(Chip Size Package）。它減小了芯片封裝外形的尺寸，做到裸芯片尺寸有多大，封裝尺寸就有多大。即封裝后的IC尺寸邊長不大于芯片的1.2倍，IC面積只比晶粒（Die）大不超過1.4倍。
實際上，CSP只是一種封裝標準類型，不涉及具體的封裝技術，只要達到它的尺寸標準都可稱之為CSP封裝。而一些封裝技術如uBGA、WBGA、TinyBGA、FBGA小型芯片封裝技術則是CSP的ui表現形式。CSP沒有固定的封裝技術，自己更不是一種封裝技術，廠商只要有實力，可以開發出更多符合CSP標準的封裝技術。
---------------------
|
